Schellenberg Enrouleur à Visser – 50503

Schellenberg Enrouleur à visser

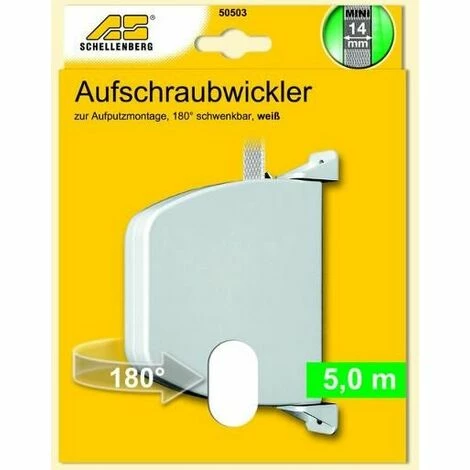

Enrouleur à visser Mini orientable, blanc

N° de réf. 50503

L’enrouleur à visser robuste MINI de Schellenberg s’intègre dans presque tous les intérieurs de manière idéale grâce à son aspect discret. L’enrouleur est orientable sur 180° et est monté simplement sur le cadre de la fenêtre ou le mur. L’écart entre les trous de fixation est de 14,5 mm. Les dimensions de l’enrouleur à visser blanc de Schellenberg sont de 28 x 159 x 120 mm.

Une sangle du volet roulant est déjà montée dans l’enrouleur à visser de Schellenberg. C’es très pratique. Le montage de l’enrouleur de sangle est ainsi considérablement réduit : la sangle du volet roulant ne doit plus être enroulée péniblement lors du montage sur la bobine de l’enrouleur à visser.

La sangle de volet roulant intégrée en gris de Schellenberg présente une largeur de 14 mm (système de volet roulant Schellenberg) et une longueur de 5,0 m.

Secteurs d’utilisation

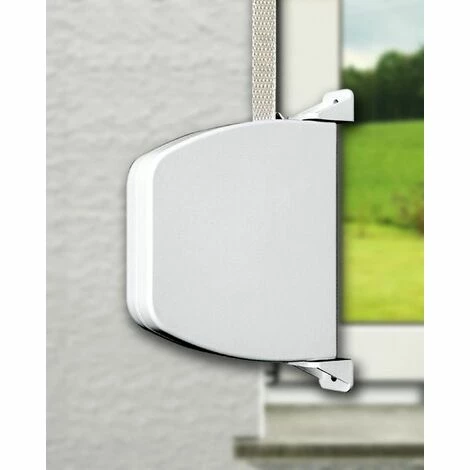

L’enrouleur à visser MINI de Schellenberg convient pour un montage sur le mur ou le cadre de fenêtre. L’enrouleur de sangle est le bon choix lorsque la sangle du volet roulant sort du mur.
L’enrouleur à visser peut être monté rapidement et simplement dans le système de volet roulant MINI Schellenberg. Le système MINI de Schellenberg se reconnaît par exemple au diamètre de l’arbre octogonal (40 mm) ou à la hauteur de recouvrement du profilé du tablier du volet roulant (37 mm).

Caractéristiques techniques

Système de volet roulant Schellenberg : MINI
Enrouleur de sangle, dimensions: 28 x 159 x 120 mm
Enrouleur de sangle, écartement des trous : 14,5 cm
Enrouleur de sangle, couleur : blanc
Sangle de volet roulant, longueur : 5,0 m
Sangle du volet roulant, largeur : 14 mm
Sangle de volet roulant, couleur : gris

Consignes de montage

Fermer le volet roulant
Démonter l’ancien enrouleur à visser et l’ancienne sangle
Démonter le volet roulant de l’arbre octogonal
Monter le nouvel enrouleur de sangle sur le mur ou le cadre de fenêtre
Tirer la sangle d’environ 4,5 m hors de l’enrouleur à visser et l’amener dans le caisson du volet à travers le guide-sangle
Fixer l’extrémité libre de la sangle du volet roulant sur la poulie
Enrouler la sangle sur la poulie en tournant l’arbre du volet (respecter le sens de rotation)
Fixer le volet roulant de nouveau sur l’arbre octogonal
Monter de nouveau l’habillage du volet roulant

Étendue de livraison

1 Enrouleur à visser avec sangle prémontée

Caractéristiques techniques

Numéro EAN : 4003971505037
L (mm) : 22
H (mm) : 159
P (mm) : 120
Écartement des trous : 145
Version : Aufputz
Système de volet roulant : MINI
Couleur : blanc
